DX-600在线氧化亚铁测量仪

公司介绍

    武汉点线科技有限公司是一家为冶金、电力、化工等行业提供专业测量仪器仪表、自动化控制系统以及自动化技术支持的高科 技企业。公司自主研发的产品有在线式氧化亚铁测量仪、便携式氧 化亚铁测量仪、快速烘干水分仪、水分控制系统、生石灰消化控制 系统、高炉喷煤系统；代理进口在线检测仪表：德国在线红外水分 仪、在线微波水分仪、在线接触式微波水分仪、在线烟包水分仪、 在线灰分仪、卡车辐射仪、固体流量计，芬兰的粉尘测量仪、瑞典 专用高温雷达。以及横河全系列产品分销。我公司产品成功应用于国内外冶金、电力、化工、食品、烟草、 制药、造纸等多个领域的300多家企业。得到用户一致好评，用户的 满意是我们永恒的追求！ 为适应市场化需求，更好的服务于客户，公司始终遵循“用心经营、 诚信服务”的企业宗旨，树立以“市场为导向，客户为中心”的经营理 念，恪守“求实、诚信、拼搏、创新”的企业精神，为客户提供优质 的服务。 点线科技全体员工时刻牢记：“信誉是企业发展壮大的基础”这一 经营理念，始终坚 户为本，遵守“优质、高效、诚信、互利 ”的经营宗旨，竭诚为顾客和合作伙伴提供高效优质的服务，公司本着“管理、创新是企业生命”的宗旨，尊重科学、尊重人才、尊重知识，在企业内部建立完善的管理机制。 公司提倡在一个开放、鼓励个人成长和具有工作满足感的气氛中 表达对彼此的关注，并创造出一种责 任感和使命感，同时在外面的 工作中鼓励多元发展，我们不断追求长远目标，寻求各种方法来解决在实现目标的道路上可能遇到的难题，以便在这个科技日益变化的世界长期发展。

在线式烧结矿FeO检测仪

一：前言

    近年来，烧结矿质量对改善高炉操作和获得优质铁水变得更为重要，高炉烧结矿比也稳定提高。由于烧结矿中FeO含量稳定与否不仅影响烧结矿的机械强度、低温还原粉化指标和厂内返矿率，而且影响高炉利用系数、热平衡、燃料比和铁水质量等指 标的稳定性，因而烧结矿中FeO含量是评价烧结矿质量的主要指 标之一。所以，许多烧结厂都非常注意研究烧结产品中FeO含量 的稳定性。 在线式烧结矿氧化亚铁检测仪适合于炼铁铁前烧结机后烧结矿的 氧化亚铁含量监测和相应过程控制 在线式氧化亚铁测量仪是北京西克赛斯科技有限公司针对烧 结工艺研发的烧结矿FeO含量实时、连续、在线监测设备。该设备 设计、技术、性能、质量均属世界一流水平。整体设备可靠性高、使用寿命长、测量精确，并且具有在线校准和参数修正功能。 参与系统控制应用显著效果： （1）烧结矿FeO含量更稳定，波动大为减少； （2）烧结矿FeO含量达到目标值的比例大为增加； （3）铁水硅含量的稳定性提高； （4）与常规批量取样和试验室分析结果相比，该系统连续测量 烧结矿FeO含量结果要快3.5h，能有效地节省人力。

二：在线式烧结矿氧化亚铁检测仪的构和特点

2.1. 系统结构 在线式烧结矿氧化亚铁检测仪主要由电感传感器组件，变送器组件 和进出料组件，显示控制箱四部分组成，其中关键组件是亚铁电感 传感器；变送器组件包括电感变送、料位检测等；进出料组件包括 进料管（口）组件、料仓、自动控制出料装置、自动进料装置等。 其中控制箱含控制系统、直流稳压电源、操作平台。

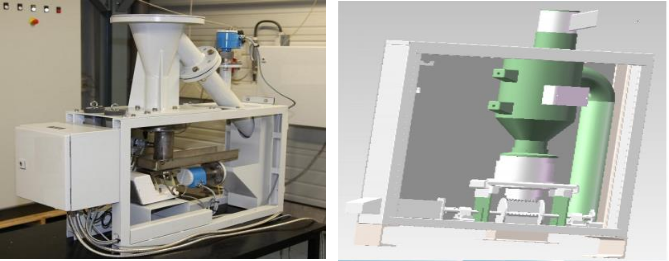

自动控正反转电机拨轮下料结构图

氧化亚铁结构示意图

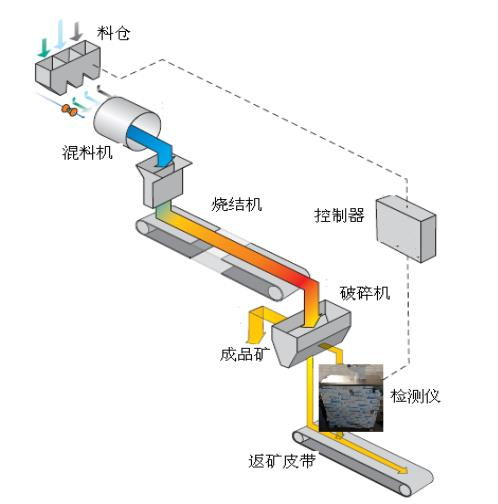

氧化亚铁安装位置图

2.2. 主要特点 ⑴ 在线式安装，检测线圈长寿命， ⑵ 在线校准、在线修正，保证长期稳定性运行及测量精度。 ⑶ 低功耗, 小型化设计。 ⑷ 反映速度快、精度高 ⑸ 有多种接口，数据可现场显示，也可远程传输， ⑹ 检测值稳定可靠，在线适时监测。 (7) 操作简单，易维护。

 三. 在线式烧结矿氧化亚铁检测仪工作原理

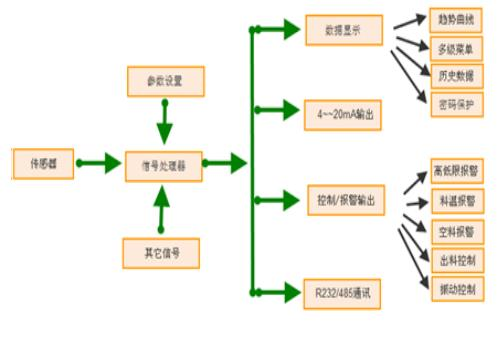

    烧结矿属磁性物质,大量的研究资料表明，铁磁性物质的导磁率 与其中的FeO含量有着密切的关系，烧结矿的导磁率主要取决于物料 中FeO或Fe3O4含量的高低 ，FeO(Fe3O4)含量越高，导磁率越大， 反之则小。导磁率与FeO(Fe3O4) 之间呈线性关系，但线性斜率与烧 结矿的碱度、化学成分及物理性质有关。利用这种已知斜率的线性方 程，就可以将检测非电量烧结矿FeO含量转换成烧结矿中铁磁性物质 的导磁率 ，通过电磁转换即可实现对烧结矿FeO含量的快速检测。 进料装置将烧结机后的6-12mm烧结矿导入氧化亚铁测量仪进料 口，烧结矿进入料仓缓存，料仓装有料位开关与料位计，料过检测 传感器后经由自动出料装置导出至出料口并返回到返矿皮带，自动 出料装置受料仓料位计控制，当烧结料流过检测传感器时由于烧结料 中的FeO(Fe3O4 )含量不同，检测传感器内产生与FeO含量成一定比例 的电感变化，变送器将变化的电感量检出并将其转达化为对应电流信 号，经放大后的电流信号送入控制器，控制器将该信号处理后， 其一分发显示单元就地显示，其二送输出端口用于远程调用。

四.技术规格和使用条件

4.1技术指标:

1 测量范围: 磁性指数: 10～55 亚铁含量: 6~~12%

2 信号输出: 4-20mA ， 负载电阻: ≤500Ω

3 重复性: ±0.1%

4 漂移: ±0.1%

5 响应时间: 0.5秒

6 电源: 220V±10% 50Hz

7 功耗: 20 0W

4.2使用条件:

(1) 烧结料粒度：5~~12mm

(2) 烧结料温度：<100℃

(3) 烧结料流量：0.3t/h左右

(4) 环境参数:

传感器组件:

温度 0～60℃

湿度: ＜90%RH(不要结露)

变送器组件:

温度 0～50℃

湿度 ＜90%RH(不要结露)

校准组件:

温度 0～50℃

湿度 ＜90%RH(不要结露)

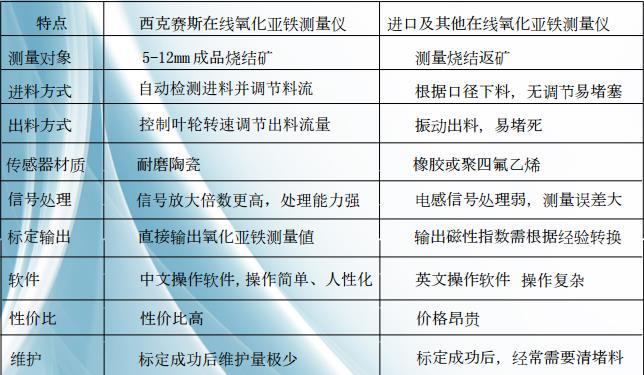

五、产品优缺点对比
