一、 项目概况

作为大型工况企业输送的主要设备皮带传输机，一旦出现皮带撕裂、断裂事故，不仅既严重影响正常生产，还极易造成安全事故和重大财产损失。因此，及时发现皮带撕裂和采取紧急措施就显极为重要。

皮带出现撕裂或断裂故障主要是因为铁杂物刺破并撕裂皮带和部分漏斗下料口较小，铁杂物下来后卡在底部等原因，用现代技术，实时监测皮带运行情况，一但出现异常情况，相关人员在第一时间获得信息并作出对应，是减少皮带撕裂损失的关键。

二、 技术原理

皮带撕裂在线检测的主要是在皮带机特定安装点的下方安装掉落物检测装置，实时在线监测皮带下方掉落物情况，通过嵌入式系统实时统计、分析、处理、判断并报警，提醒现场巡视人员及时停止皮带运行，大幅减少损失。

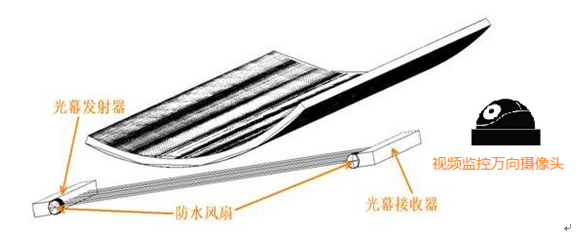

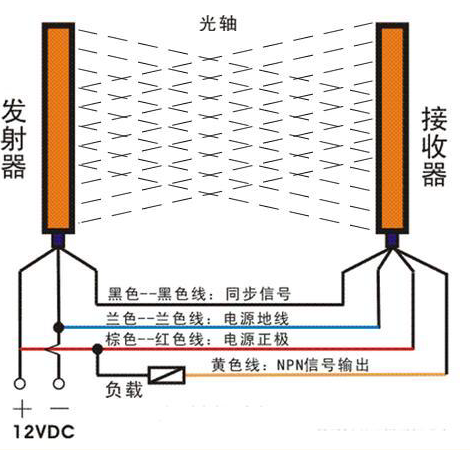

     检测原理图如下图1所示，通过在皮带机下方，安装光栅监测装置，当皮带撕裂时，随着皮带的运转，皮带上的物料将掉落，并截断光栅发送装置的发射端和接收端之间的光轴，接收端通过数字量的形式传送给中央处理单元，中央处理单元根据光轴截断的情况，实时分析并判断皮带是否存在撕裂情况，同时可视系统启动，对现场画面进行可视观察，并通过无线通信接口，传送到通信网关，网关通过企业内部以太网络传回到监控中心。

三、 系统方案

皮带撕裂在线监测系统构架图如图3所示，其主要通过以下几个步骤来构建皮带传输系统中皮带撕裂情况的实时监测：

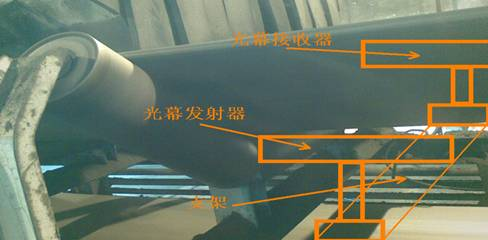

1、在皮带传送系统的漏斗前1米处，安装皮带撕裂光栅监测装置，实时监测，分析和处理皮带撕裂后的物料掉落。

2、根据监控点位置及电力线路情况，在每个监控点安装zigbee无线通信装置或电力载波通信装置，每当出现皮带撕裂情况时，监控点将实时上传。

3、通过在皮带机附近的监控室或值班室安装zigbee网关或电力载波网关，将皮带撕裂信息传送至集团局域网，并汇总至在线监测中心。

4、在线监测中心通过手机短信、网页发布等方式进行实时

报警。短信提示功能能够快速地让工作人员了解到皮带的运行状况。当皮带撕裂时，数据报警系统进行提示的同时，也将报警提示以短信的形式发送到相关操作、管理人员的手机上，并有历史记忆功能，可查询发送时间。即使人员不在监控中心里，也可以随时随地掌握皮带的实时情况。管理后台可以设置接收此类信息的工作人员，方便管理，也便于在非办公地点及时了解报警信息。

5、当系统提示报警时，视频监控系统将实时启动，第一时间将撕裂处的状况显示到后台界面，以便管理人员确认避免误报。
